Ремонт генератора: роль диодов, выпрямителей и массивов в автоэлектрике

Ключевая роль диодов, выпрямителей и массивов в генераторе автомобиля: основы ремонта электрики

Стабильная работа автомобильных систем напрямую зависит от эффективности генератора, который является сердцем электропитания транспортного средства. Без его корректного функционирования невозможно представить ни запуск двигателя, ни работу бортовой электроники, ни даже базовое освещение. Однако мало кто из автовладельцев глубоко понимает, какие именно компоненты обеспечивают эту непрерывную подачу энергии. В центре этой сложной системы находятся диоды, выпрямители и их массивы, незаметно, но критически преобразующие переменный ток в постоянный, необходимый для зарядки аккумулятора и питания всех электрических потребителей.

Неисправности в электрической системе автомобиля часто начинаются именно с проблем в генераторе, а точнее — с его диодного моста. Когда водитель сталкивается с такими симптомами, как тусклый свет фар, медленная работа стеклоочистителей или постоянно разряженный аккумулятор, первое, что приходит на ум, — это аккумулятор. Но опытный диагност знает: источник проблемы зачастую кроется глубже, в комплектующих генератора, отвечающих за преобразование энергии. Понимание принципов работы этих полупроводниковых элементов не просто расширяет кругозор, но и дает ключи к эффективной диагностике и ремонту, позволяя избежать дорогостоящей замены всего узла.

Генератор автомобиля вырабатывает переменный ток, который абсолютно непригоден для непосредственного использования в бортовой сети. Аккумуляторная батарея и большинство электрических устройств автомобиля требуют постоянного тока. Именно здесь в игру вступают диоды, выпрямители и их сборки, формирующие так называемый диодный мост. Их задача — преобразовать переменный ток в пульсирующий постоянный, а затем сгладить его до стабильного напряжения. Этот процесс, известный как выпрямление, является фундаментом для поддержания работоспособности всей электрической системы автомобиля, от стартера до сложнейших электронных блоков управления. Изучить подробнее компоненты для ремонта и обслуживания можно на ресурсе https://eicom.ru/catalog/discrete-semiconductor-products/diodes-rectifiers-arrays-1/, где представлен широкий ассортимент полупроводниковых изделий.

Недооценка значимости этих компонентов часто приводит к серьезным последствиям. Вышедший из строя диод может стать причиной перезаряда или недозаряда аккумулятора, что сокращает срок его службы и может повредить другие электрические компоненты. Отказ одного или нескольких диодов в массиве приводит к снижению выходной мощности генератора, нестабильному напряжению в сети и, как следствие, к сбоям в работе электроники. Поэтому глубокое понимание их функционала и признаков неисправностей является критически важным для каждого, кто занимается ремонтом или обслуживанием автомобильной электрики.

Введение: Генератор — Сердце Электрики Автомобиля

В современном автомобиле генератор занимает центральное место в электрической системе, являясь основным источником энергии. Его ключевая функция заключается не только в обеспечении бесперебойного питания всех бортовых потребителей во время работы двигателя, но и в поддержании оптимального заряда аккумуляторной батареи. Без исправного генератора ни один современный автомобиль не сможет функционировать должным образом, что подчеркивает его роль как истинного «сердца» электрики.

Функциональное значение генератора

Генератор преобразует механическую энергию вращения коленчатого вала двигателя в электрическую. Этот процесс критически важен, поскольку позволяет питать многочисленные системы автомобиля: от освещения и мультимедиа до сложных электронных блоков управления. От его стабильной работы зависит общая надежность и безопасность эксплуатации транспортного средства.

Экспертный инсайт: Генератор не просто заряжает аккумулятор; он является основным источником энергии для всех систем автомобиля во время работы двигателя. Любые сбои в его работе приведут к нестабильности электроники и, в конечном итоге, к полной остановке транспортного средства.

Эффективность генератора напрямую влияет на производительность и долговечность других электрических компонентов. Рассмотрим основные задачи, которые он выполняет:

• Постоянное электроснабжение всех электрических потребителей автомобиля (фары, аудиосистема, система зажигания, ЭБУ).
• Восполнение энергии, затраченной аккумуляторной батареей на запуск двигателя.
• Поддержание оптимального уровня заряда аккумулятора, предотвращая его глубокий разряд.
• Стабилизация напряжения в бортовой сети, защищая чувствительную электронику от перепадов.

Понимание принципов работы генератора, а также ключевых компонентов, таких как диоды, выпрямители и диодные мосты, является фундаментом для качественной диагностики и ремонта автомобильной электрики. Именно эти элементы обеспечивают корректное преобразование переменного тока в постоянный, делая энергию пригодной для использования в бортовой сети.

Принцип Работы Генератора: От Переменного к Постоянному Току

Автомобильный генератор является ключевым элементом системы электроснабжения, обеспечивая энергией все электрические компоненты автомобиля после запуска двигателя и поддерживая заряд аккумуляторной батареи. Его основная задача — преобразование механической энергии вращения коленчатого вала двигателя внутреннего сгорания в электрическую. Однако принципиально важно понимать, что генератор изначально производит переменный ток, тогда как бортовая сеть автомобиля функционирует исключительно на постоянном токе. Это несоответствие требует обязательного этапа выпрямления, который и определяет слаженную работу всей электрической системы.

Основные Принципы Генерации

Процесс генерации электричества в автомобильном генераторе базируется на законе электромагнитной индукции Фарадея. Вращение ротора, оснащенного обмоткой возбуждения, внутри статора, содержащего силовые обмотки, создает изменяющееся магнитное поле. Это изменяющееся поле, пронизывая витки статорных обмоток, индуцирует в них электродвижущую силу, что приводит к возникновению переменного электрического тока.

Экспертный инсайт: Важно помнить: несмотря на то, что вся бортовая электроника автомобиля работает на постоянном токе, автомобильный генератор изначально производит переменный ток, который затем преобразуется в постоянный с помощью встроенного выпрямительного блока.

• Ротор: Вращающаяся часть генератора, содержащая обмотку возбуждения, которая при подаче постоянного тока создает магнитное поле.
• Статор: Неподвижная часть, состоящая из пакета электротехнической стали с тремя фазными обмотками, расположенными под углом 120 градусов друг к другу.
• Обмотка возбуждения: Создает магнитное поле ротора, необходимое для индукции тока в статоре.

Преобразование Переменного Тока в Постоянный

Для адаптации переменного тока, вырабатываемого генератором, к требованиям бортовой сети автомобиля используется выпрямительный мост, также известный как диодный мост или выпрямительный блок. Этот компонент состоит из нескольких полупроводниковых диодов, которые обладают уникальным свойством пропускать электрический ток только в одном направлении. Именно диоды обеспечивают однонаправленный поток электронов, превращая переменный ток в пульсирующий постоянный.

В автомобильных генераторах чаще всего применяется трехфазный полноволновый выпрямитель. Он состоит из шести диодов, расположенных попарно для каждой из трех фаз статорной обмотки. Каждая пара включает один диод, пропускающий ток к положительной шине, и один диод, пропускающий ток от отрицательной шины. Такая конфигурация гарантирует эффективное использование обеих полуволн переменного тока, минимизируя потери и обеспечивая стабильный выход.

После выпрямления пульсирующий постоянный ток проходит через конденсаторы и регулятор напряжения. Конденсаторы сглаживают пульсации, делая ток более ровным, а регулятор напряжения поддерживает его на заданном уровне, предотвращая перепады, которые могли бы повредить чувствительную электронику автомобиля.

Диоды: Односторонние Клапаны Электрического Потока

Диоды являются фундаментальными полупроводниковыми приборами, чья ключевая функция заключается в обеспечении однонаправленного потока электрического тока. В контексте автомобильной электрики, особенно в системе генератора, их роль становится критически важной для преобразования переменного тока в постоянный. Без этих компонентов стабильная работа большинства бортовых систем автомобиля была бы невозможна. Они действуют как электронные клапаны, допуская движение электронов только в одном направлении и блокируя его в обратном.

Принцип работы диода

В основе функционирования диода лежит p-n-переход — граница между полупроводниками с различными типами проводимости. Одна сторона (p-тип) обогащена «дырками» (недостатком электронов), а другая (n-тип) — свободными электронами. При подаче напряжения в определенном направлении (прямое смещение) диод открывается, позволяя току свободно проходить. При обратном смещении диод эффективно блокирует ток, за исключением незначительной утечки.

Экспертный инсайт: В автомобильной электрике диоды генератора критически важны для преобразования переменного тока в стабильный постоянный, необходимый для питания всех бортовых систем. Их неисправность может привести к нестабильной работе электроники и быстрому разряду аккумулятора, делая диагностику диодного моста ключевой при проблемах с зарядкой.

Понимание этих двух состояний критически важно для диагностики и ремонта:

• Прямое смещение: При подаче положительного напряжения на анод и отрицательного на катод диод открывается. Сопротивление диода становится минимальным, позволяя току протекать.
• Обратное смещение: При подаче отрицательного напряжения на анод и положительного на катод диод закрывается. Сопротивление диода становится очень высоким, блокируя прохождение тока.

Диоды в автомобильном генераторе

Основная задача генератора — вырабатывать электричество для питания всех систем автомобиля и зарядки аккумулятора. Однако генератор производит переменный ток (AC), тогда как большинство автомобильных систем работают на постоянном токе (DC). Именно здесь диоды играют свою незаменимую роль, формируя выпрямительный мост.

Выпрямительный мост, состоящий из нескольких диодов, преобразует переменный ток, генерируемый обмотками генератора, в пульсирующий постоянный ток. Затем этот ток сглаживается, обеспечивая стабильное и надежное электропитание. Повреждение даже одного диода в мосту может привести к снижению эффективности генератора или его полному выходу из строя.

Ключевые функции диодов в генераторе:

• Выпрямление тока: Преобразование переменного тока, вырабатываемого статором генератора, в постоянный ток, необходимый для бортовой сети автомобиля и зарядки АКБ.
• Предотвращение обратного тока: Защита аккумулятора от разряда через обмотки генератора, когда двигатель не работает или обороты слишком низки.
• Стабилизация напряжения: В сочетании с регулятором напряжения диоды помогают поддерживать стабильное выходное напряжение генератора.

Выпрямительный мост (диодный мост): преобразование переменного тока в постоянный

В сердце каждого автомобильного генератора лежит ключевой компонент, ответственный за преобразование выработанной переменной энергии в стабильный постоянный ток, необходимый для питания бортовой сети и зарядки аккумулятора. Этим элементом является выпрямительный мост, или диодный мост. Без его безупречной работы вся система электроснабжения автомобиля оказалась бы нефункциональной, поскольку большинство автомобильных потребителей и сама аккумуляторная батарея требуют именно постоянного напряжения. Понимание его устройства и принципа действия критически важно для диагностики и ремонта.

Принцип действия диодного моста

Работа выпрямительного моста основана на фундаментальном свойстве диодов пропускать электрический ток только в одном направлении. Генератор автомобиля, как правило, является трехфазным устройством, вырабатывающим переменный ток. Для преобразования этого тока в постоянный используется схема из шести диодов, объединенных в единый блок. Эти диоды расположены таким образом, что независимо от полярности переменного напряжения на входе, на выходе всегда формируется пульсирующее постоянное напряжение.

Экспертный инсайт: Выпрямительный мост — это не просто деталь, а критический узел генератора. Его неисправность мгновенно парализует всю бортовую электронику и делает зарядку аккумулятора невозможной, что приведет к быстрой разрядке и остановке автомобиля.

Каждая из трех фаз генератора подключается к паре диодов: один диод пропускает положительную полуволну тока, другой — отрицательную, но уже инвертированную. Таким образом, все положительные и отрицательные полуволны переменного тока направляются в одну сторону, создавая непрерывный поток постоянного тока. Это обеспечивает эффективное использование всей выработанной энергии.

Значение выпрямительного моста для автомобиля

Функцию диодного моста в автомобильной электрике переоценить невозможно. Он является критически важным звеном между генератором и всеми электрическими потребителями, включая систему зажигания, освещение, мультимедиа и, конечно, аккумулятор. Стабильное постоянное напряжение, которое обеспечивает мост, гарантирует корректную работу всех электронных компонентов и эффективную зарядку батареи. Неисправность хотя бы одного диода в мосте приводит к снижению эффективности генератора, что проявляется в недозаряде аккумулятора, мерцании фар или нестабильной работе электроники. В конечном итоге это может привести к полной разрядке аккумулятора и невозможности запуска двигателя.

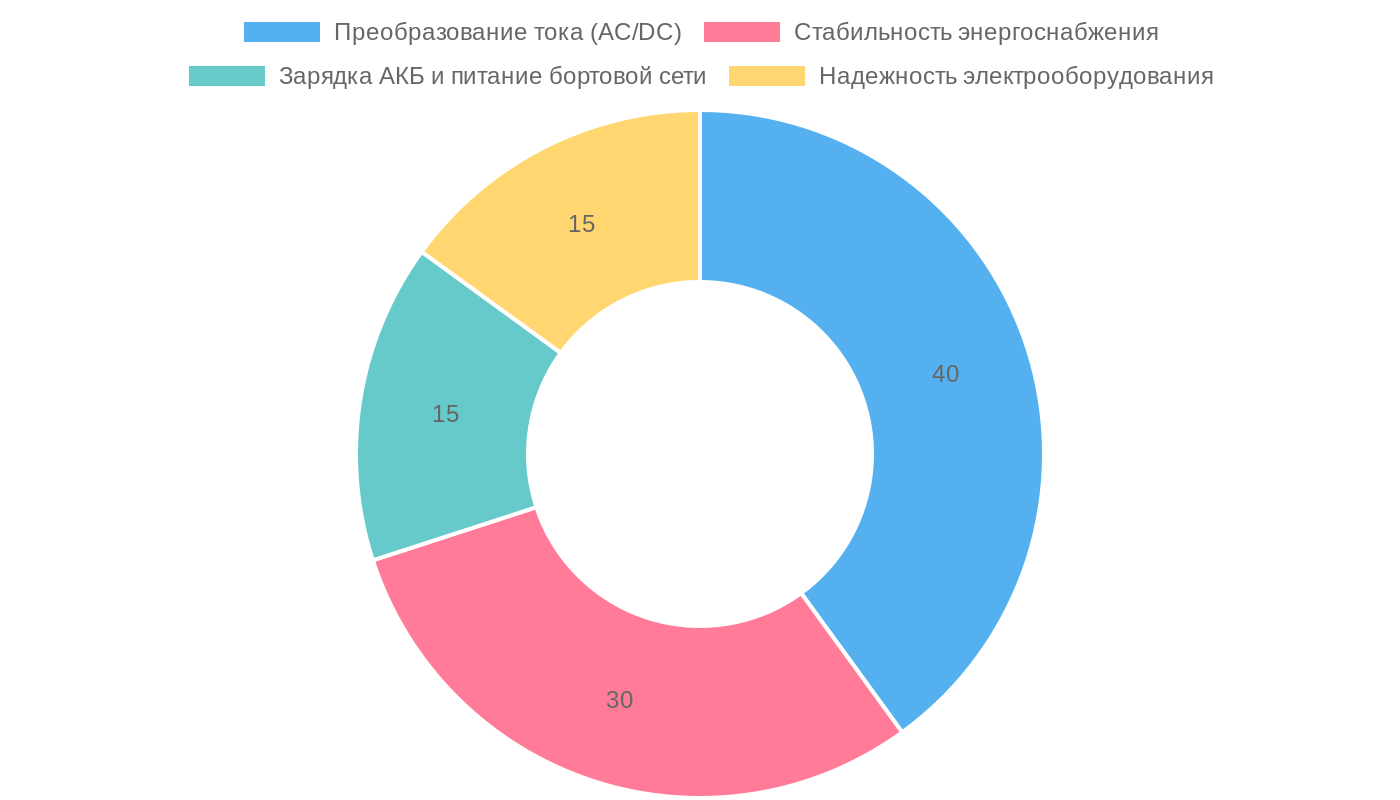

Роль Диодных Массивов в Стабильности Энергоснабжения

Диодные массивы являются краеугольным камнем эффективной и стабильной работы автомобильного генератора, обеспечивая непрерывное и качественное электроснабжение всех систем автомобиля. Их основная функция заключается в преобразовании переменного тока, вырабатываемого генератором, в постоянный ток, необходимый для зарядки аккумулятора и питания бортовой сети. Без корректно функционирующего диодного моста стабильность напряжения и тока становится невозможной, что напрямую влияет на долговечность электрооборудования и надежность запуска двигателя.

Принцип работы и выпрямление тока

Выпрямление переменного тока – это ключевая задача диодного массива. Каждый диод в мосте действует как односторонний клапан для электрического тока, пропуская его только в одном направлении. Это позволяет эффективно сглаживать пульсации, которые неизбежно возникают при генерации переменного тока, преобразуя его в стабильный постоянный ток, пригодный для питания чувствительной электроники.

Экспертный инсайт: Диодные массивы критически важны для стабильного энергоснабжения автомобиля, преобразуя переменный ток генератора в постоянный. Их неисправность моментально приводит к нестабильности напряжения, проблемам с зарядкой аккумулятора и сбоям в работе всей бортовой электроники.

Ключевые функции диодного массива включают:

• Преобразование переменного тока (AC) в постоянный (DC) с минимальными потерями.
• Защита от обратного тока, предотвращающая разряд аккумулятора через обмотки генератора.
• Сглаживание пульсаций для обеспечения стабильного напряжения в бортовой сети.
• Распределение нагрузки между фазами обмотки генератора, оптимизируя его производительность.

Защита и долговечность электросистемы

Помимо выпрямления, диодный массив играет критическую роль в защите электрической системы автомобиля. Он предотвращает обратный ток от аккумулятора к генератору, что могло бы привести к перегреву обмоток генератора и его преждевременному выходу из строя. Надежность диодного моста напрямую коррелирует с общей стабильностью энергоснабжения, минимизируя риски сбоев в работе двигателя, систем зажигания и бортовой электроники.

Таким образом, исправный диодный массив обеспечивает не только подачу стабильного напряжения, но и защищает дорогостоящие компоненты от электрических перегрузок и неправильной полярности, что является фундаментальным условием для долгосрочной и бесперебойной эксплуатации автомобиля.

Неисправности Диодов и Выпрямителей: Симптомы и Диагностика

Диоды и выпрямители являются ключевыми компонентами системы электроснабжения автомобиля, преобразуя переменный ток генератора в постоянный для зарядки аккумулятора и питания бортовых систем. Их неисправность неизбежно приводит к серьезным сбоям в работе генератора и всей электрической сети. Своевременное выявление и устранение этих проблем критически важно для предотвращения дорогостоящих поломок и обеспечения надежности автомобиля.

Основные Симптомы Неисправности Диодного Моста

Выход из строя одного или нескольких диодов в выпрямительном блоке генератора проявляется рядом характерных признаков. Эти симптомы часто маскируются под другие электрические проблемы, что требует внимательной диагностики. Понимание этих индикаторов позволяет быстро локализовать источник неисправности.

Экспертный инсайт: Помните, что стабильное напряжение в бортовой сети — прямой индикатор здоровья диодного моста. Любые отклонения требуют немедленной проверки для предотвращения каскадных отказов и дорогостоящего ремонта всей электросистемы.

• Недостаточная зарядка аккумулятора. Аккумулятор постоянно разряжается, особенно при включении мощных потребителей. На приборной панели может гореть индикатор разряда батареи. Это указывает на то, что генератор не обеспечивает достаточный ток для компенсации потребления.
• Перезарядка аккумулятора. Менее распространенный, но опасный симптом, когда напряжение зарядки превышает норму (обычно более 14.8 В). Это может привести к закипанию электролита и сокращению срока службы аккумулятора. Причиной часто становится пробой одного из диодов.
• Мерцание фар и приборной панели. Нестабильное напряжение в бортовой сети, вызванное неисправным диодным мостом, проявляется в виде пульсаций. Это приводит к заметному мерцанию света фар, подсветки приборов и других электрических компонентов. Пульсации могут быть особенно заметны на холостом ходу.
• Посторонние шумы из генератора. При пробое диода или коротком замыкании в выпрямителе генератор может издавать характерный гул или свист. Это связано с увеличенной нагрузкой на обмотки и подшипники, а также с нарушением баланса электромагнитных полей.
• Затрудненный запуск двигателя. Если неисправность диодного моста привела к глубокому разряду аккумулятора, запуск двигателя станет проблематичным или невозможным. Это прямое следствие недостаточной зарядки батареи.

Методы Диагностики Диодов и Выпрямителей

Точная диагностика неисправностей диодного моста требует использования специализированных инструментов и понимания принципов работы. Неправильная диагностика может привести к замене исправных компонентов или упущению истинной причины проблемы. Проверка должна проводиться поэтапно.

• Проверка напряжения на клеммах аккумулятора. С помощью мультиметра измеряется напряжение при работающем двигателе. Нормальное значение составляет 13.8–14.5 В. Отклонения в меньшую или большую сторону указывают на проблемы с генератором или регулятором напряжения.
• Измерение переменного напряжения на выходе генератора. При работающем двигателе и отключенном регуляторе напряжения можно измерить переменное напряжение на выводах генератора. Значительное присутствие переменной составляющей на выходе выпрямителя (более 0.5 В) указывает на пробой диода.
• Проверка диодов мультиметром. Снятый диодный мост можно проверить в режиме прозвонки диодов. Исправный диод пропускает ток только в одном направлении. Отсутствие проводимости в обоих направлениях или проводимость в обоих направлениях указывает на неисправность (обрыв или короткое замыкание соответственно).
• Использование осциллографа. Осциллограф позволяет визуализировать форму выходного напряжения генератора. Наличие выраженных пульсаций или искажений синусоидальной формы после выпрямителя является прямым доказательством неисправности диодного моста. Это наиболее точный метод диагностики.

Об авторе

Дмитрий Ковалев — ведущий инженер-электрик по автокомпонентам

Дмитрий Ковалев — признанный эксперт в области автомобильной электрики и электроники с более чем 15-летним практическим стажем. Его профессиональный путь начался с работы автоэлектриком-диагностом, где он ежедневно сталкивался с самыми сложными неисправностями генераторов, стартеров и бортовых систем.

За годы работы Дмитрий успешно реализовал более 500 проектов по диагностике и ремонту электрических систем автомобилей различных марок, включая разработку нестандартных решений для повышения надежности компонентов. Он специализируется на глубоком анализе работы генераторных установок, выпрямительных блоков и систем управления зарядом, уделяя особое внимание роли диодов и диодных мостов в обеспечении стабильного электропитания.

• Сертифицированный специалист Bosch по автомобильной диагностике (уровень Master Technician).
• Автор более 10 публикаций в специализированных технических изданиях по автоэлектронике.
• Постоянный участник ежегодной конференции «Автомобильные технологии будущего».
• Разработчик методики ускоренной диагностики неисправностей генераторов на базе осциллографического анализа.

Заключение

Как мы убедились, диоды, выпрямители и диодные массивы являются не просто частью электрической цепи автомобильного генератора, а его сердцем и мозгом, отвечающими за критически важную трансформацию переменного тока в стабильный постоянный. Именно от их безупречной работы зависит корректное питание всех электрических систем автомобиля, зарядка аккумулятора и, в конечном итоге, общая надежность вашего транспортного средства. Понимание принципов их функционирования и возможных неисправностей — это не просто техническая грамотность, а фундаментальный навык для каждого, кто стремится к эффективному и экономичному обслуживанию своего автомобиля. Игнорирование этих компонентов часто приводит к дорогостоящим поломкам и потере функциональности.

• Регулярная диагностика: Включите проверку напряжения генератора в список рутинных осмотров. Стабильные 13.8–14.5 В на клеммах аккумулятора при работающем двигателе — залог здоровья всей системы.
• Внимательность к симптомам: При первых признаках тусклого света фар, проблем с запуском или мигающей лампочки зарядки аккумулятора в первую очередь проверяйте диодный мост и регулятор напряжения.
• Качество компонентов: При замене диодного моста или отдельных диодов всегда выбирайте оригинальные или высококачественные аналоги. Дешевые компоненты могут привести к повторным поломкам и перегреву.
• Профессиональная помощь: Если вы не уверены в своих навыках диагностики или ремонта, не стесняйтесь обращаться к квалифицированным автоэлектрикам. Неправильная установка или диагностика может усугубить проблему.
• Изучение схем: Понимание электрических схем вашего автомобиля значительно упростит процесс поиска неисправностей и позволит принимать обоснованные решения.

Глубокое понимание роли диодов, выпрямителей и массивов в работе генератора дает вам не только технические знания, но и уверенность в управлении своим автомобилем. Применяйте полученные знания на практике, будьте внимательны к своему транспортному средству, и оно ответит вам надежной и бесперебойной работой на долгие годы. Ваша проактивность в обслуживании — это инвестиция в безопасность, комфорт и экономию.
